Date	2009/04/21 04:17:31
Name	시봉창
File #1	diod.JPG (31.4 KB), Download : 11
Subject	정류기 관련 질문입니다.

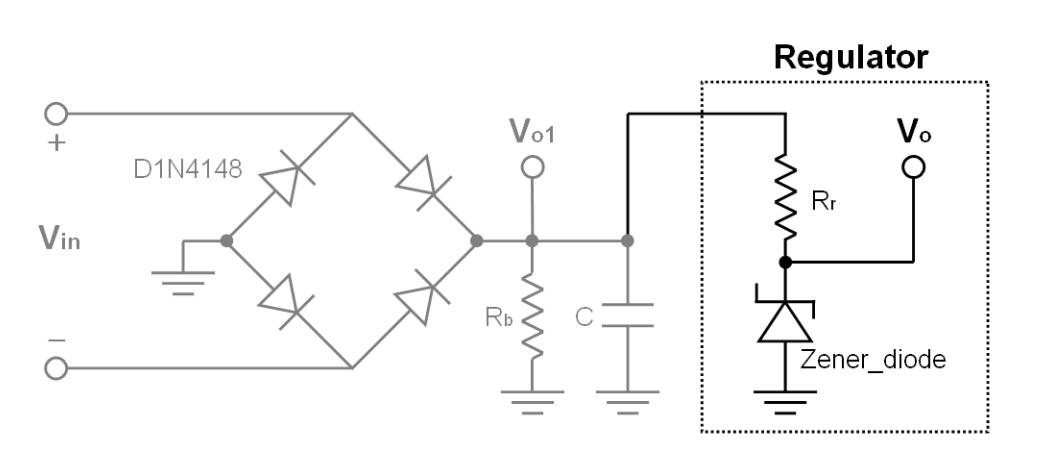

https://pgr21.com/bug/54204 삭게로! 브리지 회로를 이용한 정류기 인데요.. 위 그림 처럼 제너 다이오드를 달았는데요.. 그렇게 되면 최대 voltage 값을 계산해 줄때 제너다이오가 달린 회로도 고려해주어야하나요? regulator를 달기 전에는 캐패시터를 빼고 계산하면 됐는데.. 제너가 달려서.. 어떻게 계산을 해줘야할지. 그냥 제너 다이오드의 내부 저항값과 Rr을 합한 저항값에 Rb까지 합쳐서 계산을 해주면 되나요? 그리고 브리지 회로의 다이오드 내부 저항값도 고려해주어야할 텐데.. 이때 다이오드 2개에 해당하는 R값을 계산해주어야하나요? 아니면 하나만 하면 되나요? 햇갈리네요..

통합규정 1.3 이용안내 인용

"Pgr은 '명문화된 삭제규정'이 반드시 필요하지 않은 분을 환영합니다.
법 없이도 사는 사람, 남에게 상처를 주지 않으면서 같이 이야기 나눌 수 있는 분이면 좋겠습니다."

honnysun

해시 아이콘

09/04/21 10:09

제너다이오드에 걸리는 부하저항 값을 넣고 샤사샥 계산하면 될 것 같습니다.
하지만 원래 다이오드의 저항들을 다 계산해주어야 겠지만, 작은 값이니 무시해줘도 될 듯 한데요.
