10/03/09 13:27

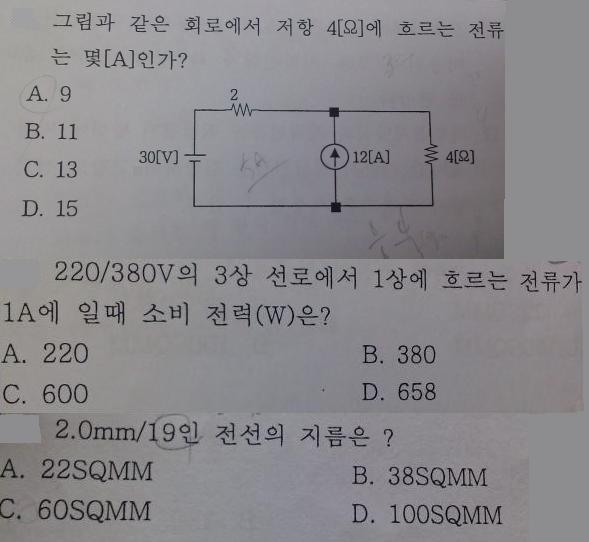

전기과는 아니고 왠지 전체 전압으로 하면 1번 풀릴거 같은데 확실한건지 모르겠네요.
2옴 저항에 a암페어 전류가 흐르면 4옴 저항에 12+a 암페어 전류가 흐르고 전압은 일정하니까 2*(a)+4*(12+a)=30 을 유지해야 하니까 a = -3 이 되는거 같고 12+a = 12-3 = 9 가 되는거 같은데 맞을지는 모르겠네요. 가운데 12암페어는 그 방향으로 전류가 12암페어 흐른다는 거 같은데 정확한 회로의 내용은 모르겠네요.
10/03/09 13:41
1번 문제 같은경우는 뭐 여러가지 푸는 방법이 있겠지만 중첩의 원리를 이용하면 편할것 같습니다
12A는 전류원을 뜻합니다... 중첩의 원리란 회로에서 전압(전류)원이 혼자 있을떄만 각각 계산하여 그 결과 들을 더해주는것입니다 여기서 전압원은 short하고 전류원은 open합니다 첫번쨰. 전류원을 open시키면(전류원을 위 아래로 잘라 버린다고 생각하시면 됩니다) 결국 30V에 합성저항 6옴의 회로가 됩니다 따라서 전류는 V=IR을 계산하면 5A 가 됩니다 두번째. 전압원을 short하면(전압원을 빼버리고 그 부분을 그냥 도선으로만 연결한다고 생각하시면 됩니다)결국 가운데 12A의 전류원이 있고 양쪽으로 전류가 퍼져나가는 식의로 회로가 구성됩니다 여기서 전류 분배를 이용하면 4옴 쪽으로는 4A가 흐르게 됩니다 따라서! 4옴에 흐르는 전류는 5+4 =9A 가 됩니다
10/03/09 13:48
석호필님// 원팩더블님이 대학회로수업에서 봤었던듯한 풀이법으로 보이고,
저는 1번 회로도에서 전류 흐름도 그려서 2옴에 a걸리고 12+a가 4옴에 걸리고 12+a에서 하단 중앙에서 위로 12암페어가 흐르니 다시 2옴저항에 a 전류가 걸린다고 단순하게 보여서 그렇게 처리했거든요. 복잡한 회로도에서는 무용지물일거 같아요.
10/03/09 13:58
음 원팩더블님의 개념을 이해하셔야 저거에 이거저거 달린 회로도 문제 푸실때 편하실거 같은데요.
일단 12a를 보면 화살표 방향이 전체 전류가 흐르는 방향과 같거든요. →→→→a→→→*→→12A+a→→ ↑ ▒▒▒▒▒▒▒↑▒▒▒▒▒▒ ↓ a ▒▒▒▒▒▒▒↑▒▒▒▒▒▒ ↓ 전압▒▒▒▒▒12A▒▒▒▒▒12+a ↑ ▒▒▒▒▒▒▒↑▒▒▒▒▒▒↓ ↑←(12+a-12)←↑←←←12+a←← 이런식으로 전류 흐름 그린 후 보면 12A가 위쪽에서 a에 더해져서 흐르고 아래쪽에서 12+a가 가운데 선에서 위로 12A가 흐르게 되니 하단 왼쪽부분은 다시 a가 되서 일정하게 유지되는 형국이라서요. 잘 보시면 위쪽에서 2옴 흐르는 전류가 12A와 합쳐지고, 아래쪽에서는 12+a가 12A흐르는 곳과 건전지 쪽으로 나뉘어져 흐르는걸 보실 수 있죠
10/03/09 14:12
맨 마지막 12+a 에서 (왼쪽)으로도 흐르고 (위쪽)으로도 흐르는데
위쪽으로 (12)가 가는거라서 왼쪽은 당연히 (12+a)-12가 되는거죠. 12+a+12 가 아니구요. 분리되어 흐르기 전 후 합이 같아야 하니까요. 하단 우측은 12+a 하단중앙에서 위로 12A가 흐르게 되니 하단 좌측은 a만큼 흘러야 유지되는 맥락이죠. 전압까지는 제가 물리책 안보고 대1때 듣던 전기수업이 전부라 지금은 머리가 포맷상태에요. 도움 드릴 수 없어서 죄송합니다. 제 기억에 전기는 관련된 법칙이 아주 많아서 정확하게 문제가 요구하는 공식이나 법칙을 꺼내야 하고, 법칙간 연계되는것도 많아서 풀이법도 많아질 수 있는걸로 기억해요. 많이 푸시는게 해답이겠죠. 동강이 있는지 부터 찾아보시는걸 추천드려요. 짝대기 긴것이 + 짧은곳이 - 요 ---- =>+ - => -
10/03/09 14:37
마니어스 전압이 가능하다라는 말은, 마이너스전류도 가능하다는 뜻이지 않나요?
-전압이 방향을 반대로 뜻한다면 -전류도 반대방향이라고 생각하면 될까요??? 덧붙여 실생활에서 전압측정시에 -전압이 나오는 경우도 있나요?? (질문이 끝이없네요. 흑흑.)
10/03/09 14:50
참고로 이동통신에서 사용하고 있는 전압은 -48V 입니다.
접지를 (+) 로 사용하고 있지요. 기준점에 따라서 이렇게 틀려집니다.
10/03/09 19:32
1번 문제는 전압원을 전류원으로 바꾸면 아주 간단히 풀 수 있습니다.
▒---------------------------------▒ ▒:▒▒▒:▒▒▒ :▒▒▒ :▒ 15A▒▒2옴▒▒12A▒▒4옴 ▒:▒▒▒:▒▒▒ :▒▒▒ :▒ ▒---------------------------------▒ 총 27A의 전류가 2옴과 4옴으로 나눠져서 들어갑니다. 병렬이므로 걸리는 전압은 모두 같아야 하므로 4옴에는 27*2/6=9A가 되겠습니다.
10/03/10 01:27
많은 분들이 답변을 다셨는데 저 역시 이번 실기를 준비하는 입장에서 그냥 넘어가기 힘들어서 언급이 안된 내용들 위주로 풀이를 해보겠습니다.
비전공자라고 하시니 할수 있는한 가장 자세하고 쉽게 설명해보겠습니다, 3 ) 전선의 직경문제.. 네 외우는것도 좋아요. 근데 저걸 외울게 아닌 듯 보여서 설명드리겠습니다. 전선이란 녀석은 우리가 수학시간에 배우던 다른 원들과는 다르게 무려 직경, 즉 지름만을 취급합니다. 즉 2.0mm/19의 2.0mm는 전선의 지름이라는 뜻이고, 그 뒤의 19는 19가닥이라는 뜻입니다. 일단 2.0mm짜리 한놈의 면적을 구해보면 pi(3.14) * (2.0/2)^2 D : 전선의 지름 즉 pi*(D^2)/4이라는 전기공사에서는 빼놓을 수 없는 공식이 되는데 뭐 없습니다.. pi * r^2을 r 자리에 D를 넣어서 그런겁니다. 19가닥이라니 19가닥을 곱해보면 3.14 * (2.0)^2 / 4 * 19 = 59.66 이 나오는군요. 그래서 60[mm^2]짜리 공칭단면적을 가지는 연선(전선 다발묶음)을 사용하는 겁니다. 단위의 변화는 지름을 면적으로 바꿨으니 단위는 mm --> mm^2 즉 스퀘어로 바뀐겁니다. 전기기사 실기신지 필기신지 모르겠는데 0.9 1.25 2 3.5 5.5 8 14 22 30 36 50 60 80 100..... 네 외우세요.. 실기라면 전류나 용량등 다른 요소를 이용해 전선가닥을 묻는 문제가 거의 항상 출제되며 구해지는 값을 그냥두지 말고 공칭단면적으로 바꿔야 하므로 그 공칭단면적들은 기본으로 암기하셔야 할 값들입니다.
|
||||||||||||
