Subject	회로도를 보고 회로를 그렸는데 잘못된 건가요?
https://pgr21.com/bug/63878 삭게로! 위의 그림과 같은 회로를 피스파이스로 그렸습니다. R2가 가변저항이구요. 피스파이스로하면 그냥 노동으로 값을 바꿔서 해야겠죠... 아무튼 위와 같은 회로를 만들고 가변저항의 크기를 조절해서 드레인 전압을 10V로 맞춰야하는데.. 아무리 바꾸어도 12.8V만 걸리네요. 친구말로는 스케매틱을 잘못했다고 하는데 뭐가 잘못된 건지를 모르겠네요.

통합규정 1.3 이용안내 인용

"Pgr은 '명문화된 삭제규정'이 반드시 필요하지 않은 분을 환영합니다.
법 없이도 사는 사람, 남에게 상처를 주지 않으면서 같이 이야기 나눌 수 있는 분이면 좋겠습니다."

지구사랑

해시 아이콘

09/09/13 20:55

위 그림에서는 노드 14에서 10K 저항 두 개를 직렬로 통과하여 노드 4, 7로 연결됨으로 전류가 흐르고 있고 (이에 전압이 분할되고) 그 중간에 RG가 연결되어 있으므로 분할된 어떤 전압을 노드 3에 제공하는 것으로 보이네요. 그 전압에 따라 RD에 흐르는 전류가 바뀌고 따라서 전압도 바뀌겠죠.

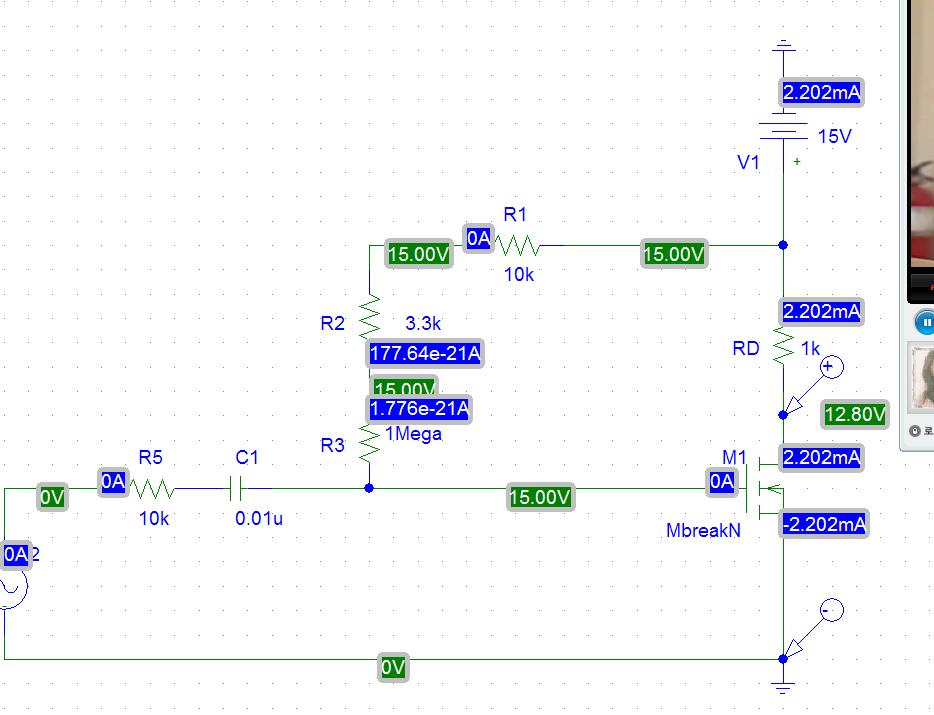

그런데 아래 그림에서는 R2, R3가 ground에 닿아 있지 않으므로 (C1으로의 연결만 있으므로 직류 전류는 없죠) 그림에서처럼 M1의 입력이 15V가 걸리는 것으로 보입니다. 이 경우 R2, R3의 값은 아무런 영향을 주지 못하겠죠.
