Subject	[질문] CAD에서 홈 슬롯 표현 질문입니다

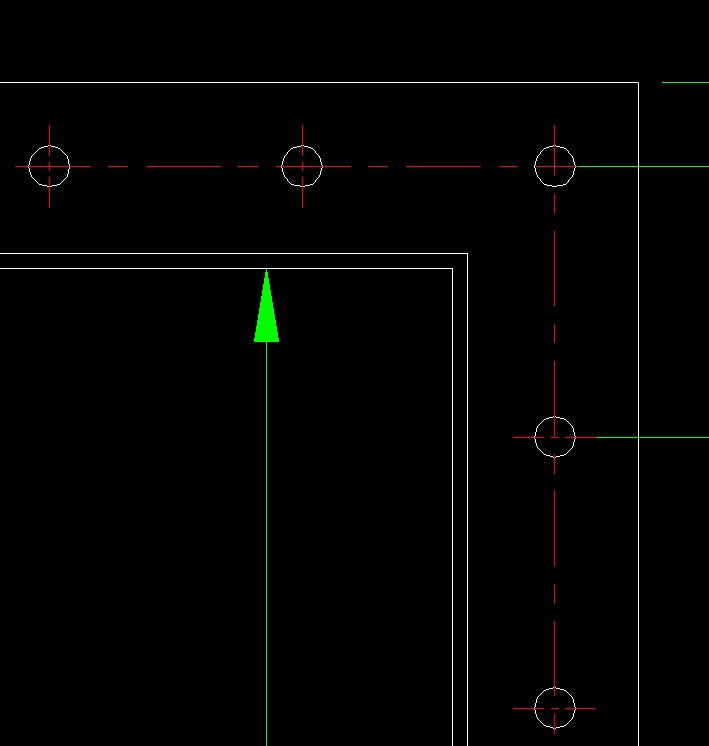

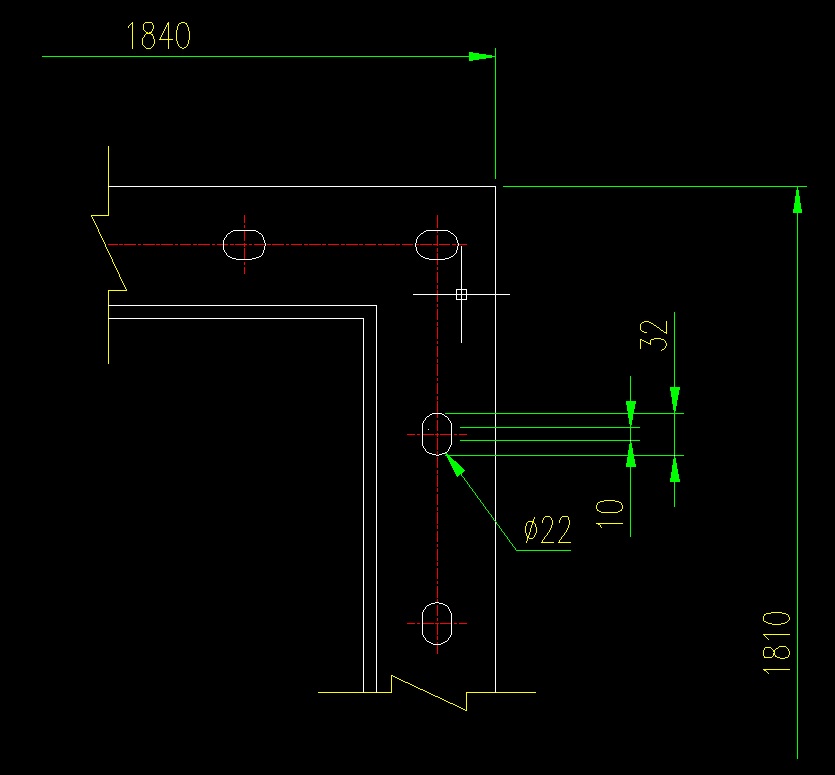

https://pgr21.com/qna/53292 삭게로! 도면을 그리는 중인데요 원래 도면은 첫번째 사진과 같이 그냥 구멍이었습니다 48-파이22 로 표기했습니다 수정안이 와서 보니까 위아래로 5mm씩 늘어나서 구멍이 아니라 홈 슬롯 모양이 되었는데 치수 표기랑 중심선을 어떻게 표현해야 할지 모르겠습니다 두번째 그림처럼 하니 뭔가 이상하네요

통합규정 1.3 이용안내 인용

"Pgr은 '명문화된 삭제규정'이 반드시 필요하지 않은 분을 환영합니다.
법 없이도 사는 사람, 남에게 상처를 주지 않으면서 같이 이야기 나눌 수 있는 분이면 좋겠습니다."

WD40

해시 아이콘

15/02/06 14:24

96-R11 에 한표.
그리고 세로방향 참고치수로 (22)를 넣어주면 더 좋을 것 같아요.

회전목마

해시 아이콘

15/02/06 14:26

48개 구멍의 양쪽 호가 2개라 96개란 말씀이신가요?

WD40

해시 아이콘

15/02/06 14:29

네.

회전목마

해시 아이콘

15/02/06 14:30

중심선으 저렇게 가운데만 한줄 넣어도 될까요?

WD40

해시 아이콘

15/02/06 15:46

2줄 더 넣어주면 좋습니다. 위에 보이는 두 구멍과는 슬롯방향이 다르기도 하니까요.

회전목마

해시 아이콘

15/02/06 18:01

답변 감사드립니다^^
